Общая схема ЗАЗ-1102

Автомобиль ЗАЗ -1102 «таврия» был разработан на Запорожском автозаводе, Первую партию этих автомобилей завод выпустил в 1987 г.

На рисунке2 представлен ЗАЗ-1102 «Таврия». В начале 2007 года сошел последний автомобиль из серии ЗАЗ – 1102.

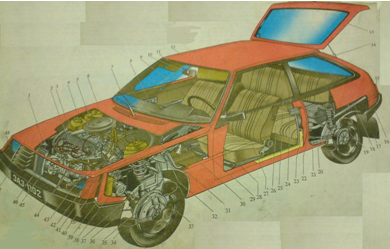

Рисунок 2 – общая схема ЗАЗ – 1102.

На рисунке 2 представлена общая схема ЗАЗ – 1102, где 1 – катушка зажигания, 2 – двигатель, 3 – датчик – распределитель, 4 – капот, 5 – расширительный бачок, 6 – воздухоочиститель, 7 – щетка стеклоочистителя, 8 – панель приборов, 9 – рулевое колесо, 10 – зеркала заднего вида, 11 – противосолнечный козырек, 12 – кузов, 13 – дверь задка, 14 – упор двери задка, 15 – задний фонарь, 16 – задний буфер, 17 – брызговик, 18 – труба глушительная, 19 – тормозной барабан, 20 – амортизатор, 21 – балка задней подвески, 22 – глушитель, 23 – топливный бак, 24 – ремень безопасности, 25 – спинка заднего сидения, 26 – подушка заднего сидения, 27 – наружное зеркало заднего вида, 28 – переднее сиденье, 29 – рычаг стояночного тормоза, 30 – механизм управления коробкой передач, 31 – педаль сцепления, 32 – запасное колесо, 33 – декоративный колпак, 34 – колесо, 35 – фланец ступицы переднего колеса, 36 – шарнирный вал, 37 – стойка передней подвески, 38 – коробка передач, 39 – аккумуляторная батарея, 40 – главный тормозной цилиндр, 41 – бачок стеклоомывателя, 42 – указатель поворота, 43 – рулевой механизм, 44 – стартер, 45 – генератор, 46 – радиатор, 47 – передний буфер, 48 – фара.
