Термостат

Для ускорения прогрева холодного двигателя и автоматического поддержания его теплового режима служит термостат. Конструктивно он представляет собой клапан, регулирующий количество циркулирующей жидкости через радиатор.

Термостаты могут быть с твердым или жидкостным наполнителем.

Рабочим органом термостата сильфонного типа является герметичный гибкий металлический гофрированный баллон, частично заполненный жидкостью, температура кипения которой несколько ниже температуры кипения воды. При низкой температуре охлаждающей жидкости давление внутри гофрированного баллона ниже атмосферного снаружи и гофр сжимается, удерживая клапан закрытым и не допуская циркуляцию воды через радиатор.

При температуре вблизи температуры кипения жидкости в гофре внутренне и внешнее давления выравниваются, и гофрированный баллон начинает расширяться, открывая клапан. Это происходит при температуре около 70 –80°С, а при достижении температуры приблизительно 85 – 90°С клапан открывается полностью.

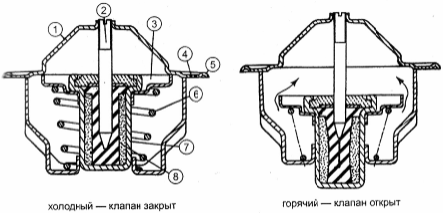

Рис. 10 Термостат с восковым элементом: 1 –мостик; 2 –упорный палец; 3 –клапан; 4 –отверстие; 5 –фланец; 6 –пружина; 7 –капсула; 8 – резиновая втулка

Действие термостата с восковым элементом основано на изменении объема некоторых видов воска вблизи температуры плавления. Рабочий орган представляет собой неподвижный металлический цилиндр или капсулу 7 (рис. 10), заполненную воском, в который погружен упорный палец 2. Гибкая резиновая втулка 8 вокруг пальца служит для уплотнения верхней части капсулы, чтобы избежать утечки воска.

Термостат вместе с фланцем 5 заключен в корпус, таким же образом, как и термостат с гофрированной трубкой, а упорный палец 2 прикреплен к мостику 1, проходящему через фланец. Клапан 3 прикреплен к капсуле 7 и, перекрывая отверстие во фланце, удерживается в закрытом состоянии пружиной 6, когда термостат холодный. Расширяющийся воск, во время его плавления, давит на упорный палец, который открывает клапан.

Срок службы этого термостата составляет около 100.000 км пробега и ограничивается тем, что температура открывания все время растет из-за деформации резиновой втулки. Такой термостат значительно более прочный, чем термостат с гофрированным баллоном, поэтому его внезапный и полный выход из строя маловероятен. Тем не менее, если такая внезапная поломка все же случится, клапан останется закрытым, что приведет к перегреву двигателя, но если в резиновой втулке 8 под упорным пальцем появится утечка, клапан останется заблокированным в открытом состоянии.

Отверстие 4 действует как вентиляционное отверстие, предотвращая захват воздуха под клапаном, когда система заполняется, а установленный свободно качающийся штифт предотвращает забивание отверстия.
