Центр тяжести самолета

Материалы » Аэродинамика самолета » Центр тяжести самолета

Вес самолета складывается из веса пустого самолета (планер, двигатели, несъемное оборудование), веса топлива, боеприпасов (на военных самолетах), грузов, экипажа и т.д. Если найти равнодействующую сил веса всех частей самолета, то она пройдет через некоторую точку внутри самолета, называемую центром тяжести.

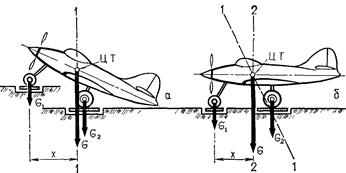

Рис. 3 Определение центра тяжести самолета методом взвешивания

Положение центра тяжести (ц. т.) на самолете обычно определяется методом двойного взвешивания. Самолет устанавливается на весы в двух положениях, как показано на Рис. 3. При каждом взвешивании замеряют показания передних и задних весов. Зная расстояние между весами и показания передних и задних весов в обоих случаях, по правилам механики определяют для каждого из этих положений самолета величину равнодействующей силы и линию ее действия. Точка пересечения линии действия равнодействующих 1-1 и 2-2 будет центром тяжести самолета.

В процессе полета по мере выработки топлива сброса грузов (парашютистов) положение центра тяжести может меняться, что нежелательно с точки зрения балансировки самолета в полете. Поэтому конструкторы стремятся так разместить грузы в самолете, чтобы изменение их веса не отражалось на положении ц. т
