Фундаменты

Судовой фундамент – это специальная корпусная конструкция, жёстко связанная с набором судна, к которой крепится основное и вспомогательное оборудование.

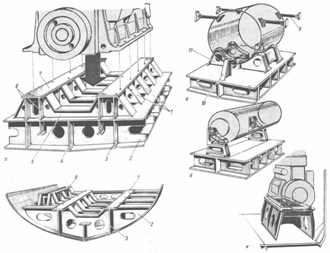

1 — кницы (с полками); 2 — флор; 3 — днищевой стрингер; 4 — вертикальный киль; 5 — поперечные бракеты; 6 — продольные балки; 7 — опорные горизонтальные полосы; 8 — фундамент вспомогательного двигателя; 9 — анкерная связь; 10 — стопор котла; 11 — седельная опора.

Рисунок 7. Фундаменты: а — фундамент главного двигателя на настиле второго дна; b — фундамент главного двигателя на одинарном дне; с — фундамент для цилиндрического огнетрубного котла; d — фундамент для водотрубного котла; е — фундамент для компрессора.

Любая конструкция судового фундамента состоит из трёх основных узлов: опорной поверхности, главных связей и ребер жёсткости.

Назначение фундамента – служить надёжным основанием и обеспечивать нормальную эксплуатацию установленного на нём оборудования.

К фундаментам предъявляют следующие требования: устойчивость и прочность: отсутствие чрезмерных деформаций от установленного на них оборудования; исключение сильной вибрации, которая неблагоприятно действует на работу машин и механизмов; рассредоточение нагрузки от механизмов на такое количество связей, которое исключило бы возникновение местных деформаций [6].

При проектировании и изготовлении фундаментов, прежде всего, учитывают технологичность их конструкции. Под технологичностью понимают свойство конструкции, позволяющее производить монтаж по заданным техническим требованиям с наименьшими затратами труда, времени и средств. Конструкцию и форму фундамента определяют технической характеристикой монтируемого оборудования, массой, габаритами, назначением и его расположением в соответствии с набором корпуса судна.

Фундамент должен представлять собой законченную самостоятельную корпусную конструкцию узла или секций судна.

При проектировании фундаментов следуют соблюдать следующие условия:

- использовать набор перекрытия судна для конструкции фундаментов или совмещать конструкции фундамента с набором судна;

- тщательно ознакомится с механизмом, его работой, особенностями его обслуживания, с конструкцией его крепления (расположения опорных лап);

- ознакомиться с прототипами аналогичных конструкций на существующих судах в соответствии с требованиями и нормами Регистра.

Основным материалом для фундаментов служит тот же материал, что и для конструкций корпуса судна. Фундамент должен быть облегченным и обеспечивать доступ к любому месту опорной поверхности, что достигается устройством вырезов в стенках. При этом высота выреза не должна превышать 40% высоты стенки. Все сварные швы фундаментов и подкреплений, кроме монтажных, выполняют полуавтоматической сваркой в среде углекислого газа, а монтажные швы в открытых помещениях полуавтоматом [6].

Рисунок 8. Фундаменты под дизель-генераторы фирмы «Caterpillar»

При изготовлении фундамента внимательно относятся к техническим требованиям. Проводят контроль изготовления, как отдельных его деталей, так и всей конструкции в целом. После сварки и проверки фундамента до постановки на место опорных планок – платиков с помощью линейки и щупа проверяют неплоскостность поверхности его планок – платиков к фундаменту.

Уклон полок фундамента проверяют уровнем и линейкой. При помощи двухконтактного прибора проверяют толщину опорных листов фундамента после их обработки.

Плотность сопряжения опорной лапы механизма, компенсирующего звена и опорной поверхности фундамента проверяют щупом. Свисание лапы устанавливаемого оборудования допускается с наружной стороны не более 5 мм. Плотность сопряжения гаек и головок фундаментных болтов с лапами устанавливаемого оборудования и полками фундамента при обжатых болтах проверяют щупом, причём щуп толщиной 0,05 мм не должен проходить под гайку и головку болта. Головка болта не должна выступать за кромки лапы механизма или фундамента. Не допускается превышение выступающий части стержня болта над гайкой более трёх ниток резьбы или превышения гайки над резьбой болта. Фундаментные болты заводят со стороны фундамента.
