Схема исключения разрешающего сигнала на светофоре при потере шунта

Материалы » Децентрализованная система автоблокировки с плохим сопротивлением балласта АБТ- ПСБ » Схема исключения разрешающего сигнала на светофоре при потере шунта

Принцип действия схемы (Рис. 10) основан на автоматическом контроле правильности проследования поезда. При этом на сигнальной установке проверяется последовательность занятия и освобождения предыдущего и ограждаемого БУ и вступления поезда на БУ за впередистоящим светофором. Вступление поезда на ограждаемый БУ сопровождается блокировкой линейных реле Л1 и Л2. Блокировка снимается только при выполнении заданной последовательности срабатывания приборов схемы. Для исключения ложного блокирования линейных реле при наложении и снятии случайного шунта в алгоритме контроля предусмотрена проверка последовательности занятия всех рельсовых цепей предыдущего и ограждаемого блок-участков .

Кроме того, исключена ложная блокировка линейных реле при отключении и повторном включении питания аппаратуры сигнальной установки.

Последовательность срабатывания приборов двух соседних сигнальных установок при проследовании поезда показана в таблице 1. Нормально все реле кроме ПБП обесточены. Приборы применяемые в схеме (Рис.10 ) на сигнальной установке выполняют следующие функции:

ПБП – повторитель групповых путевых реле Б1П и Б2П, расположенных на предыдущей сигнальной установке. Принимает по цепи И-ОИ (Б-ОБ) и фиксирует информацию о вступлении поезда на предыдущий БУ.

1А, 1Б, 2Б ‑ реле счетчики. Фиксируют вступление поезда соответственно на рельсовые цепи А2П предыдущего БУ, Б1П ограждаемого БУ, Б1П следующего БУ. При возбуждении каждого счетчика проверяется рабочее состояние предыдущего счетчика, т. е. контролируется последовательность занятия рельсовых цепей. Возбуждение счетчика 2Б происходит с проверкой освобождения ограждаемого БУ. Реле Б1 выполняет функции блокировки, отключая реле Л1 и Л2 от линейной цепи.

1Аз – медленнодействующий на притяжение повторитель реле 1А. Исключает ложную работу схемы при отключении питания приборов СУ с последующим включением.

БВ ‑ блок выдержки времени типа БВМШ. Обеспечивает замедление притяжения якоря реле 1Аз на 2,6 с. В последующем было рекомендовано увеличить замедление до 4,8 с.

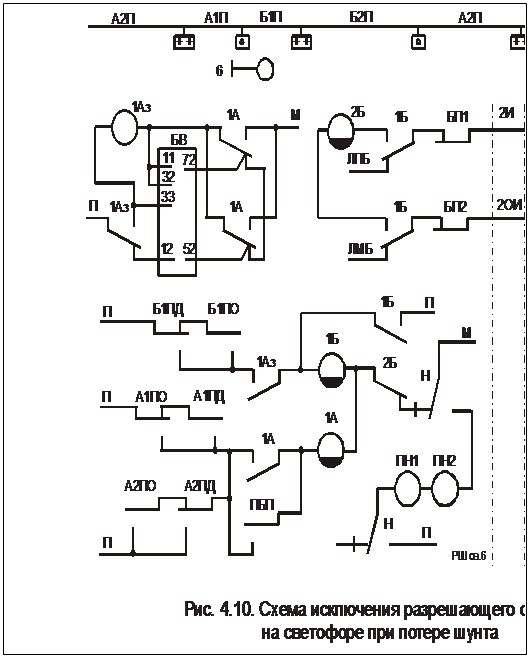

Рис.10. Схема исключения разрешающего сигнала на

светофоре при потере шунта

Підпис:

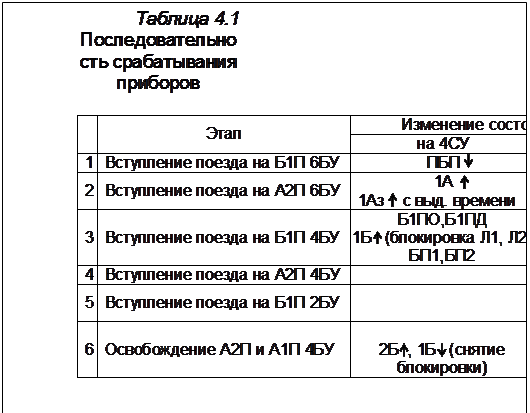

Таблица 1

Последовательность срабатывания приборов

Підпис:
