Электронная бесконтактная система зажигания

Преимущество электронной бесконтактной системы зажигания заключается в возможности увеличения подаваемого напряжения на электроды свечи (увеличение "мощности" искры). Это означает, что улучшается процесс воспламенения рабочей смеси. Тем самым облегчается запуск холодного двигателя, повышается устойчивость его работы на всех режимах. И это имеет особое значение для наших суровых зимних месяцев.

Немаловажным фактом является то, что при использовании электронной бесконтактной системы зажигания, двигатель становится более экономичным.

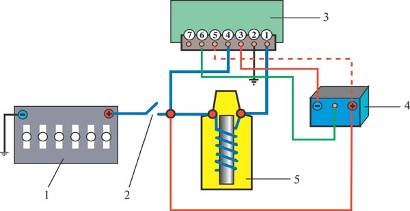

а) схема электрической цепи низкого напряжения 1 - аккумуляторная батарея; 2 - контакты замка зажигания; 3 - транзисторный коммутатор; 4 - датчик распределитель (датчик Холла); 5 - катушка зажигания

Уменьшено: 89% от [ 713 на 436 ] — нажмите для просмотра полного изображения

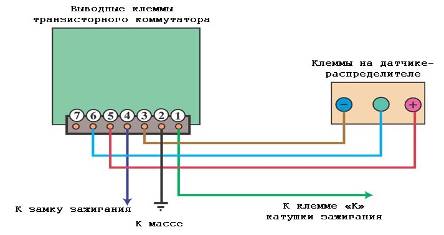

б) схема электрических соединений коммутатора и датчика-распределителя

Рис. 24 Бесконтактная система зажигания

Электронная бесконтактная система зажигания включает в себя следующие узлы:

- источники электрического тока,

- катушку зажигания,

- датчик - распределитель,

- коммутатор,

- свечи зажигания,

- провода высокого и низкого напряжения,

- выключатель зажигания.
