Газораспределительный механизм

Газораспределительный механизм предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов.

Газораспределительный механизм (см. рис. 10) состоит из:

- распределительного вала,

- рычагов,

- впускных и выпускных клапанов с пружинами,

- впускных и выпускных каналов.

Распределительный вал располагается в верхней части головки блока цилиндров. Составной частью вала являются его кулачки, количество которых соответствует количеству впускных и выпускных клапанов двигателя. Иными словами, над каждым клапаном расположен свой персональный кулачок. Именно эти кулачки, при вращении распределительного вала, обеспечивают своевременное, согласованное с движением поршней в цилиндрах, открытие и закрытие клапанов.

Распределительный вал приводится во вращение от коленчатого вала двигателя с помощью цепной передачи или зубчатого ремня. Натяжение цепи привода регулируется специальным натяжителем, а ремня - натяжным роликом (рис. 11).

а) на примере двигателя автомобиля ВАЗ 2106

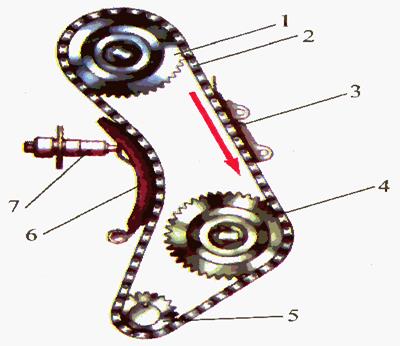

1 - звездочка привода распределительного вала; 2 - цепь; 3 успокоитель цепи; 4 - звездочка привода маслянного насоса; 5 - звездочка коленчатого вала; 6 - башмак натяжителя цепи; 7 - натяжитель цепи

б) на примере двигателя автомобиля ВАЗ 2108

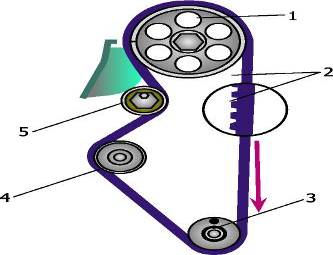

1 - зубчатый шкив распределительного вала; 2 - зубчатый ремень; 3 - зубчатый шкив коленчатого вала; 4 - зубчатый шкив водяного насоса; 5 - натяжной ролик

Рис. 11 Схема привода распределительного вала

А сейчас, давайте опять вернемся к упрощенной схеме двигателя и разберемся с работой газораспределительного механизма.

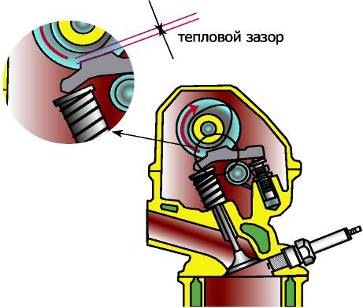

При вращении распределительного вала, кулачок набегает на рычаг, который, в свою очередь, нажимает на стержень соответствующего клапана (впускного или выпускного) и открывает его (рис. 12а). Продолжая вращаться, кулачок сбегает с рычага, и под воздействием сильной пружины клапан закрывается (рис. 12б).

а) кулачок "набежал"

б) кулачок "сбежал"

Рис. 12 Схема взаимодействия деталей газораспределительного механизма

Ну, а дальше вы знаете - поршень, через открытый впускной или выпускной клапан, соответственно засасывает горючую смесь или выталкивает отработавшие газы. Когда же оба клапана в одном цилиндре закрыты - происходит такт сжатия или рабочий ход поршня.
