Насос системы охлаждения КамАЗ-740.10. Устройство и принцип действия

Материалы » Техническое обслуживание и ремонт автомобильного транспорта » Насос системы охлаждения КамАЗ-740.10. Устройство и принцип действия

В систему охлаждения КамАЗ-740 (рис.1) входят водяные рубашки блока и головок 26 цилиндров, водяной насос 27, радиатор 4, вентилятор 30 с гидромуфтой 5, жалюзи 3, два термостата 10, расширительный бачок 18, соединительные трубопроводы, шланги, клиноременная передача привода насоса, сливные краны или пробки, датчик температуры охлаждающей жидкости и другие детали.

http://coolreferat.com/dopc706570.zip

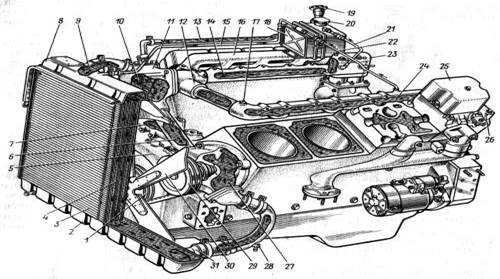

Рисунок 1 - Система охлаждения двигателя автомобиля КамАЗ

Водяной насос (рис.2) центробежного типа служит для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения. Водяной насос дизеля КамАЗ-740 закреплен на передней части блока цилиндров с левой стороны и приводится в действие клиноременной передачей от шкива коленчатого вала.

Принцип действия водяного насоса состоит в следующем. При вращении крыльчатки жидкость, поступающая из подводящего патрубка к центру крыльчатки, отбрасывается центробежной силой к стенкам корпуса, откуда вытесняется в рубашку охлаждения через отводящий патрубок.

http://coolreferat.com/dopc706571.zip

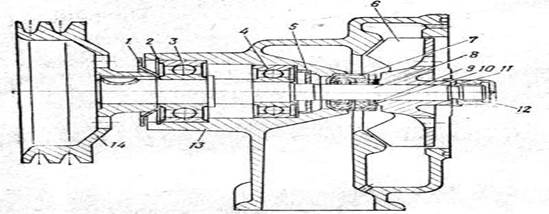

Рисунок 2 - Водяной насос КамАЗ-740

1 - пылеотражатель; 2 - стопорное кольцо; 3 и 4 - шарикоподшипники; 5 - водоотражатель; 6 - крыльчатка; 7 - сальник; 8 - вал; 9 - уплотнительное кольцо; 10 - упорное кольцо; 11 - шайба; 12 - колпачковая гайка; 13 - корпус; 14 – шкив.
