Расчет дугогасительного устройства

Материалы » Электрическое оборудование ЭПС » Расчет дугогасительного устройства

Страница 1

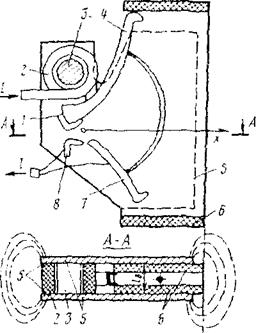

Эскиз конструкции дугогасителыюй системы контактора

Рисунок 4.1. - Эскиз конструкции дугогасителыюй системы контактора

Катушка 2 имеет стальной сердечник 3, охваченный стальными полюсами (щетками) 5, которые непосредственно подводят поток к зоне дугогашения. Обычно в камере 6 закрепляют один из рогов (рог 7), обычно нижний, который электрически надежно соединяют с подвижным контактом 8. Дуга, возникшая между контактами 1 и 8, в дальнейшем под воздействием силы FД перебрасывается на рога 4 и 7 и растягивается на них под воздействием силы FД4.2. Расчет конечной длинны дуги отключения lДК

В настоящей работе предусматривается применение системы дугогашения электромагнитного типа с последовательным включением дугогасителыюй катушки в коммутируемую электрическую цепь и дугогасительной камеры щелевой конструкции.

В процессе гашения дуга отключения растягивается до конечной длины lдк, величина которой может быть ориентировочно определена по эмпирической формуле:

(4.1)

где UНОМ - номинальное напряжение аппарата, значение которого выбирают из таблицы исходных данных;

Iр - расчетная величина разрываемого тока, принимаемая равной 2*IДЛ

lДК=13*10-5*1500*11001/3=2.008 м 4.3. Расчет площади полюса магнитной системы SП

При применении щелевой камеры разрыв максимального тока сопровождается выходом дуги за пределы камеры на 0,1 .0,2 м. С учетом этого требуемая для размещения дуги площадь боковой поверхности камеры при типичном для контакторов соотношении ее сторон 1: 2 определяют как

(4.2)

где кип - коэффициент использования пространства, который зависит от типа дугогасительной камеры; для щелевой камеры принимают кип=0,8.

SК = (0, 04* 2,0082) / 0.8 = 0, 201 м2

Площадь полюса SП обеспечивающего направление и усиление действующего магнитного потока, составляет приблизительно 0,6*SК.

SП = 0,6 * 0, 201 = 0,120 м2.

Расчет расстояния между полюсами (воздушного зазора) lВ

Величина воздушного зазора lВ в магнитной системе камеры равна расстоянию между полюсами и зависит от ранее рассчитанной ширины контакта b, а также от величины монтажного зазора между стенкой камеры и контактом b3, и от толщины стенки bс.

lB=(b+2bc+2b3) 10-3

Примем для расчета bс=10 мм, bз = 2 мм.

lВ=(24 + 20 + 4) *10-3 = 0,048 м Типичная конфигурация магнитной системы показана на рисунке 4.1.

Расчет магнитного потока в зоне полюсов ФП

Параметры дугогасительной катушки определяют по заданной средней магнитной индукции ВС в зоне полюсов, величина которой влияет на электромагнитную силу, воздействующую на дугу отключения. Уменьшение ее снижает эффективность дугогашения, повышает время горения дуги, а увеличение приводит к росту коммутационных перенапряжений. Опыт конструирования и эксплуатации показал, что величина ВС = (0,01 .0,02) Тл обеспечивает приемлемое время гашения дуги в пределах 0,05 .0,1с и сравнительно невысокие перенапряжения на расходящихся контактах аппарата. Примем ВС=0.01 Тл, что характерно для аппаратов оперативной коммутации.

Величина магнитного потока в зоне полюсов ФП = ВС * SП= 0,6 * SК * ВС, а в сердечнике катушки ФK = ФП * δ

Страницы: 1 2 3
