Перечень конструктивных параметров

Материалы » Расчет эксплуатационных свойств автомобилей УАЗ 3741 и Volkswagen Transporter T4 » Перечень конструктивных параметров

Страница 1

Таблица 1

Характеристики	Обозначения	УАЗ 3741	Volkswagen Transporter T4
Снаряженная масса, кг	mc	1720	1855
Полная масса, кг	ma	2720 1290 1430	2640 1230 1410
Габаритная высота, мм	Нг	2100	1940
Габаритная ширина, мм	Вг	1940	1840
База автомобиля, мм	L	2300	2920
Мощность двигателя, кВт	Nmax	56	57
Рабочий объем двигателя, куб. см		2445	2370
Частота оборотов, об/мин	n	4000	3700
Количество передач	l	4	5
Передаточные числа
1	iкп	4,12	3,77
2		2,64	2,26
3		1,58	1,63
4		1,00	1,29
5		-	1,00
з/х		5,22	4,92
Передат. число главной передачи	iгп	4,11	3,84
Передат. число раздаточной коробки	iрк	1,00 1,47	1,00 1,35
Маркировка шин		225/75 R16	205/65 R15

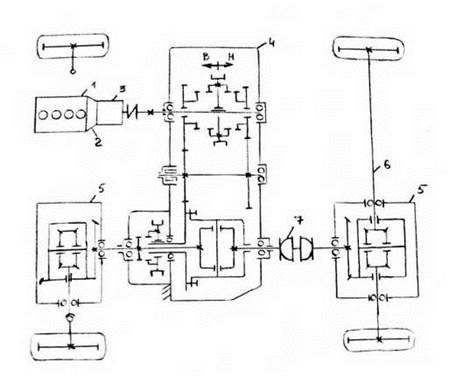

Кинематическая схема трансмиссии

1 – двигатель

2 – сцепление

3 – коробка передач

4 – раздаточная коробка

5 – главная передача и дифференциал

6 – полуоси

7 – карданная передача

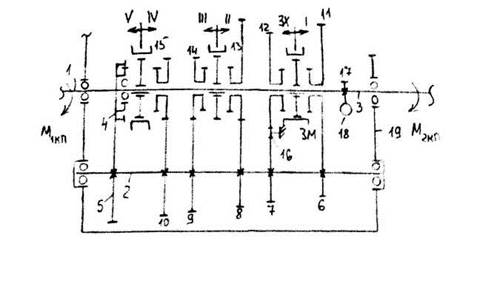

1 – первичный вал

Промежуточный вал

3 – вторичный вал
