Продольной устойчивостью самолета называется способность его сохранять заданный режим полета и возвращаться к нему после воздействия на самолет внешних возмущений, нарушающих исходное равновесие сил и моментов в плоскости симметрии самолета.

Аэродинамические силы и моменты в продольном движении самолета определяются углом атаки и скоростью самолета при полете. Поэтому, для суждения об изменении аэродинамических сил и моментов при нарушении балансировки необходимо знать величину изменения угла атаки и скорости полета.

Продольное возмущенное движение самолета можно представить как комбинацию короткопериодического движения (вращения вокруг поперечной оси) и длиннопериодического движения (изменение угла атаки). Скорость при этом можно считать практически постоянной. Только с течением времени она начнет изменяться, при этом в зависимости от колебания скорости угол атаки также может изменять свою величину, но его изменение будет играть уже подчиненную роль.

Свойство самолета быстро изменять угол атаки и сравнительно медленно скорость полета позволило рассматривать два вида продольной устойчивости самолета: устойчивость по перегрузке, устойчивость по скорости.

Устойчивость по перегрузке проявляется в начале возмущенного движения. Как показывает летная практика, быстрое восстановление угла атаки и перегрузки обеспечивает безопасность полета и сравнительную быстроту управления самолетом. Особенно это характерно для самолетов Як-52 и Як-55, имеющих большие рулевые поверхности.

Устойчивость по скорости проявляется медленно и может быть выявлена изменением скорости, если летчик длительное время не вмешивается в управление самолетом.

Продольная статическая устойчивость по перегрузке

Продольная статическая устойчивость по перегрузке - это способность самолета создавать статические моменты, направленные на восстановление исходного угла атаки (перегрузки).

Из определения следует, что устойчивый по перегрузке самолет имеет стремление в первый момент после возмущения восстановить угол атаки н прямолинейность полета-движения.

Выясним условия, при которых самолет будет устойчив по перегрузке (Рис. 19). При случайном увеличении угла атаки (например, при воздействии вертикального порыва ветра) возникает неуравновешенная подъемная сила DY, приложенная в фокусе самолета. Дальнейшее поведение самолета будет зависеть от взаимного расположения фокуса и центра тяжести.

При расположении фокуса позади центра тяжести самолета увеличение угла атаки приводит к появлению стабилизирующего момента (пикирующего), под действием которого возникший во время возмущения дополнительный угол атаки Da уменьшается и самолет стремится вернуться в исходный режим. В этом случае самолет в продольном отношении статически устойчив по перегрузке. Это характерно для Як-52 и Як-55.

При расположении фокуса впереди центра тяжести самолета увеличение угла атаки приводит к появлению дестабилизирующего (кабрирующего) момента, под действием которого дополнительный угол атаки Da возрастает еще больше. Самолет будет увеличивать угол атаки и перегрузку до выхода на режим сваливания. В этом случае самолет в продольном отношении неустойчив по перегрузке.

Таким образом, условием продольной статической устойчивости самолета по перегрузке является условие расположения фокуса самолета позади его центра тяжести.

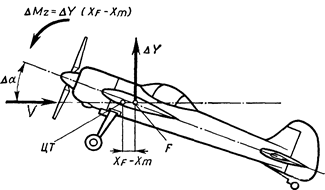

Рис. 19 К объяснению продольной статической устойчивости самолета по перегрузке

Как видно из Рис. 19, величина неуравновешенного стабилизирующего момента пропорциональна расстоянию между фокусом и центром тяжести самолета:

* (9.11)

или в безразмерных коэффициентах:

(9.12)

При уменьшении величины устойчивость самолета по перегрузке уменьшается; при т.е. когда центр тяжести совпадает с фокусом, самолет становится нейтральным.

Центровка, при которой центр тяжести самолета совпадает с фокусом самолета, называется нейтральной или критической.

Разность между нейтральной центровкой (фокусом) и фактической центровкой называется запасом центровки или запасом продольной статической устойчивости по перегрузке.

Если центровка самолета больше нейтральной, то самолет становится неустойчивым по перегрузке, что недопустимо. Поэтому при всех вариантах загрузки центр тяжести самолета должен находиться впереди фокуса, т.е. самолет должен иметь некоторый минимальный запас центровки на устойчивость, исходя из которого назначается предельно задняя и предельно передняя эксплуатационные центровки.
