Сбалансировать самолет в установившемся прямолинейном полете - это значит уравновесить все продольные статические моменты относительно оси Z, SMz = 0.

Самолеты Як-52 и Як-55 в продольном отношении балансируются во всем диапазоне допустимых скоростей полета и высот.

Для объяснения балансировки допустим, что самолет Як-52 совершает установившийся горизонтальный полет (Рис. 10). На самолет действуют: сила тяжести G, подъемная сила Y, сила лобового сопротивления X, сила тяги силовой установки Р.

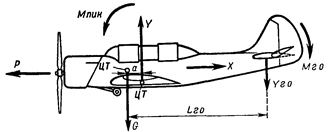

Рис. 10 Условия продольного равновесия самолета в горизонтальном полете

Вес приложен к центру тяжести, следовательно, момент его относительно оси Z, проходящей через ЦТ, всегда равен нулю Подъемная сила Y имеет относительно оси Z некоторое плечо а, и ее момент Y-a в данном случае стремится повернуть самолет в сторону пикирования, т.е. уменьшить угол атаки. Считаем, что сила тяги Р и сила лобового сопротивления Х проходит через ЦТ, т.е. их момент относительно него равен нулю. Следовательно, для того чтобы самолет Як-52 продолжал горизонтальный полет, необходимо скомпенсировать появившийся пикирующий момент. Для этого необходимо горизонтальное оперение (триммер) установить так, чтобы горизонтальное оперение создало некоторую подъемную силу yГ.О., направленную вниз Момент этой силы в данном случае будет кабрирующим и равным по величине моменту подъемной силы крыла. Самолет будет сбалансированным при условии, что

(9.8)

Ранее было определено, что кабрирующий момент считается положительным, а пикирующий - отрицательным. Момент подъемной силы крыла считается моментом крыла, а момент подъемной силы горизонтального оперения - моментом горизонтального оперения.

Условие равновесия записывается формулой

или (9.9)

Момент крыла и момент горизонтального оперения - это наиболее значительные продольные моменты. Кроме них момент может быть от силы тяги воздушного винта, когда направление ее не проходит через ЦТ, когда имеется децентрация тяги. Работающий воздушный винт также вызывает момент, возникающий от изменения подъемной силы горизонтального оперения под влиянием отбрасываемой струи воздуха от винта.

Силы лобового сопротивления частей самолета могут создавать моменты, если они взаимно параллельны и направлены против движения, причем направления их могут проходить выше или ниже ЦТ, следовательно, моменты их могут полностью или частично уравновешиваться.

Итак, сбалансированным считается самолет, у которого алгебраическая сумма всех моментов относительно оси Z равна нулю:

SMz = 0.
