Краткая техническая характеристика автомобиля

Материалы » Трансмиссия и ходовая ГАЗ-3102 » Краткая техническая характеристика автомобиля

Автомобиль ГАЗ 3102 "Волга" (см. рисунок 1.1) - пятиместный легковой автомобиль с передним продольным расположением двигателя. Кузов - несущей конструкции, цельнометаллический, сварной, типа седан. Маркировка автомобиля означает по ГОСТ Р 52051-2003 "Механические транспортные средства и прицепы. Классификация и определение": 31 - класс легковых автомобилей с рабочим объемом двигателя от1800 до 3499 см3; 02-порядковый номер модели. На автомобиль ГАЗ 3102 устанавливается двигатель ЗМЗ-4021 - бензиновый, четырехтактный, четырехцилиндровый, рядный, с верхним расположением распределительного вала. Система питания - карбюраторная. Краткие технические данные приведены по [1, Прил.1] в таблице 1.1

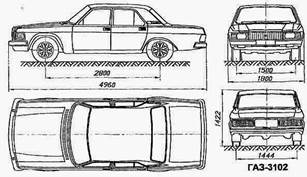

Рисунок 1.1 Автомобиль ГАЗ 3102

Таблица 1.1. Техническая характеристика автомобиля ГАЗ 3102

Наименование параметра

Значение параметра

1

2

Колесная формула

4*2

Количество мест спереди/сзади.

2/3

Собственная масса, кг

1600

Полезная нагрузка, кг

400

Длина, мм

4960

Ширина, мм

1800

Высота снаряженного автомобиля (по кабине), мм

1422

Колея колес, мм:

переднего моста

заднего моста

1500

1444

Максимальная скорость движения, км/ч, не менее

150

Контрольный расход топлива на 100 км пути при 80 км/ч, л, не более

8,5
