Поршень подразделяется на две части: головку и направляющая часть (юбка). В головку входят днище, камера сгорания и канавки для колец. В юбке есть две бабышки для отверстия под палец. Кольца бывают двух видов: компрессионные, служащие для исключения утечки газа из надпоршневого пространства и маслосъемные, предназначенные для удаления масла со стенок цилиндров.

http://np.tehvek.com/wp-content/uploads/images/books/197/image007.jpg

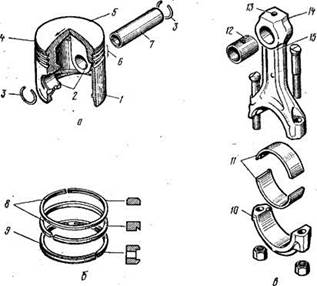

Рис.2. Шатунко-поршневая группа: а - поршень; б - поршневые кольца; в - шатун; 1 - юбка поршня; 2 - бобышки; 3 - стопорные кольца; 4 - головка поршня; 5 - днище; 6 - канавки для установки поршневых колец; 7 - поршневой палец; 8 - компрессионные кольца; 9 - маслосъемное кольцо; 10 - нижняя крышка шатуна; 11 - вкладыши; 12 - бронзовая втулка; 13 - отверстие для смазки поршневого пальца; 14 верхняя головка шатуна; 15 - стержень.

Поршневой палец, служащий для шарнирного соединения поршня с шатуном, изготовляется пустотелым из стали с поверхностной закалкой токами высокой частоты. От продольного перемещения, что могло бы вызвать задиры на стенках цилиндров, палец удерживается в бобышках поршня при помощи двух стопорных колец, вставляемых в кольцевые выточки. Пальцы бывают закрепленными и незакрепленными.

Шатун предназначен для соединения поршня с коленчатым валом через палец. Совершает сложное качательное движение. Состоит из трех частей: верхняя головка шатуна, стержень, нижняя головка с крышкой для крепления на коленчатый вал [19].

Коленчатый вал предназначен для передачи крутящего момента потребителю и одновременного обеспечения возвратно-поступательного движения поршня за счет поворота кривошипа. У коленчатого вала есть носок и хвостовик, на котором установлен маховик.

http://goounpopu9.narod.ru/UCHEBNIK_KABRIOLET/lekcii/dvigateli/z_9.gif

Рис.3. Коленчатый вал двигателя с маховиком: 1 - коленчатый вал двигателя; 2 - маховик с зубчатым венцом; 3 - шатунная шейка; 4 - коренная (опорная) шейка; 5 – противовес.

Маховик - это массивный металлический диск, который крепится на коленчатом валу двигателя. Во время рабочего хода, поршень, через шатун и кривошип, раскручивает коленчатый вал двигателя, который и передает запас инерции маховику. Маховик же передает крутящий момент через сцепление на коробку передач.

Запасенная в массе маховика инерция позволяет ему, в обратном порядке, через коленчатый вал, шатун и поршень осуществлять подготовительные такты рабочего цикла двигателя. То есть, поршень движется вверх (при такте выпуска и сжатия) и вниз (при такте впуска), именно за счет отдаваемой маховиком энергии. Если же двигатель имеет несколько цилиндров, работающих в определенном порядке, то подготовительные такты в одних цилиндрах совершаются за счет энергии, развиваемой в других, ну и маховик конечно тоже помогает [9].
