Путь масла от насоса к клапанному узлу ГРМ

Из масляного фильтра по каналам в блоке масло подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала, от коренных подшипников коленчатого вала по каналам в коленчатом валу масло подается к шатунным подшипникам, а от подшипников распределительного вала по каналам в головку цилиндров для смазки коромысел клапанов и верхних наконечников штанг.

mhtml:file://F:\Новая%20папка%20(2)\Устройство%20автомобиля%20КамАЗ%20-%20страница%203.mht!http://coolreferat.com/dopc706574.zip

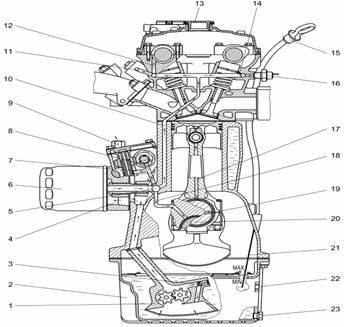

Рисунок 4. Поперечный разрез двигателя ЗМЗ 406 (схема смазки)

1 - масляный насос; 2 – масляный картер; 3 – перепускной клапан масляного насоса; 4 – термоклапан; 5 – центральная масляная магистраль; 6 – масляный фильтр; 7, 8, 10, 11, 12, 14, 17, 18, 19 – каналы подачи масла; 9 – штуцер термоклапана отвода масла в радиатор; 13 – крышка маслоналивного патрубка; 15 – рукоятка указателя уровня масла; 16 – датчик сигнализатора аварийного давления масла; 20 – коленчатый вал; 21 – стержневой указатель уровня масла; 22 – отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 – пробка слива масла
