Увязка автоблокировки со станционными устройствами по пути приема

Материалы » Децентрализованная система автоблокировки с плохим сопротивлением балласта АБТ- ПСБ » Увязка автоблокировки со станционными устройствами по пути приема

При приеме поездов на станцию осуществляется:

· передача с перегона на станцию извещения о приближении поезда за два БУ; при этом состояния обоих БУ должны контролироваться раздельно;

· выбор сигнального показания предвходного светофора и кодового сигнала АЛС в зависимости от показания входного или входного дополнительного светофора; причем для предвходного светофора должно быть предусмотрено дополнительное сигнальное показание ‑ желтый мигающий огонь, который включается при маршруте приема поезда на боковой путь;

· включение кодовых сигналов АЛС в рельсовые цепи блок – участка приближения.

При отправлении поезда со станции осуществляется:

· выбор показания выходного светофора в зависимости от состояния двух участков удаления;

· выбор кодовых сигналов АЛС для подачи в станционные рельсовые цепи маршрутов отправления в зависимости от состояния блок-участков удаления.

В системе АБТ с учетом двухстороннего движения поездов по каждому пути перегона увязка осуществляется для каждого из этих путей – пути приема и пути отправления (Рис.6).

В четной горловиной станции работу схемы увязки с устройствами электрической централизации в четной горловине при приеме поездов обеспечивают линейные цепи 2Л-2ОЛ, 2И-2ОИ, 2И1-2ОИ1, 2И2-2ОИ2, 2М-2ОМ.

Извещение о приближении поезда передается: от четвертой сигнальной установки ко второй сигнальной установке ‑ по цепи 2И-2ОИ; Извещение о приближении поезда передается: от предвходной сигнальной установки на станцию ‑ по цепям 2И2 - 2ОИ2 и 2И1 - 2ОИ1 о состоянии 2-го и 1-го участков приближения соответственно.

В передаче извещения участвуют повторители путевых реле БП1 и АП1, а также реле схемы контроля потери шунта ПБП и 1Б. Приемниками на станции являются известитель приближения 2Ч2ИП и известитель 2Ч1ИП, состояние которого зависит от состояния реле 2ПБП и путевого реле рельсовой цепи 2ЧГП.

Управление основными сигналами предвходного светофора и выбор сигналов АЛС для кодирования 4БУ обеспечивается с использованием линейной цепи 2Л-2ОЛ. При этом передается информация о виде маршрута приема: на главный путь или на боковой; фактическом открытии входного светофора; исправности лампы красного огня и состоянии перегонной РЦ, контролируемой на станции. Мигающий режим горения желтого огня достигается включением со стороны станции в провода 2Л-2ОЛ тока обратной полярности и подачей в провода 2М-2ОМ импульсного питания. При этом мигающее реле М на предвходной сигнальной установке будет работать в импульсном режиме и обеспечит периодическое замыкание и размыкание цепи питания лампы желтого огня.

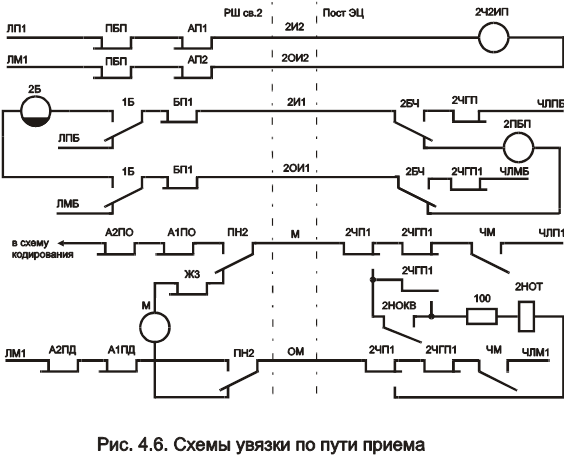

Рис.6 Схемы увязки по пути приема

Кодирование предвходного БУ осуществляется со станции и начинается при вступлении поезда на рельсовую цепь Б1П этого БУ. В результате на станции по цепи 2Л-2ОЛ возбуждается кодововключающее реле 2ЧГКВ, которое включит трансмиттерное реле.

При смене направления движения реле ПН1 и ПН2 возбуждены для реализации увязки по отправлению используются существующие линейные цепи 2Л-2ОЛ и 2М-2ОМ. При этом направление передачи информации и ее содержание изменяются.

При отправлении поезда по пути приема показания выходных светофоров выбираются с помощью станционного линейного реле 2Л, принимающего информацию по цепи 2Л-2ОЛ от 2 сигнальной установки. При этом увязка организуется аналогично увязке проходных светофоров.

Кодовые сигналы АЛСН для кодирования РЦ маршрута отправления передаются по цепи 2М-2ОМ. На станции этот сигнал воспринимает трансмиттерное реле 2НОТ, которое обеспечивает подачу кодового сигнала в станционные рельсовые цепи.
