Аккумулятор высокого давления

Страница 2

Клапан ограничения давления – механическое устройство, включающее следующие элементы:

– корпус с наружной резьбой для вворачивания в аккумулятор давления;

– соединение трубки возврата топлива в топливный бак;

– подвижный плунжер;

– пружину.

Форсунки

 Топливная система Common Rail Hyundai Elantra

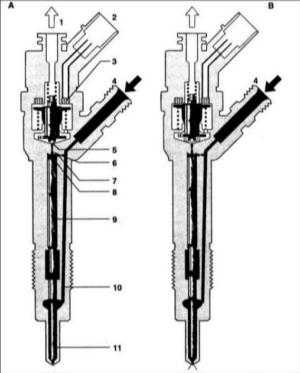

Рис.8 – Форсунка:

1 – возврат топлива; 2 – электрический разъем; 3 – пусковой элемент (соленоидальный клапан); 4 – вход топлива от аккумулятора давления; 5 – шариковый клапан; 6 – отверстие утечки; 7 – отверстие подачи; 8 – отсек управления клапаном; 9 – плунжер управления клапаном; 10 – канал подачи топлива к распылителю; 11 – игла распылителя.

Форсунка обеспечивает подачу нужного количества топлива в камеру сгорания. В точно установленный момент ЕCU передает сигнал возбуждения к соленоиду форсунки, что означает начало подачи топлива. Количество впрыскиваемого топлива определяется периодом открытия распылителя и давлением в системе. Топливо, возвращающееся от клапана регулирования давления и ступени низкого давления, подается в коллектор вместе с топливом, которое осуществляло смазку топливного насоса высокого давления.

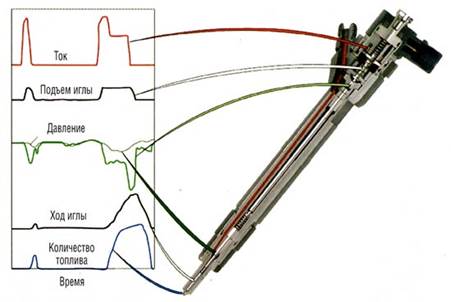

Рис.9 – Диаграммма работы форсунки

Форсунка состоит из следующих узлов:

– распылителя;

– гидравлической системы;

– соленоидального клапана.

Топливо от резьбового соединения высокого давления через канал подается к распылителю и через отверстие подачи в отсек управления клапаном. Отсек управления клапаном соединен с возвратным топливопроводом через отверстие утечки, соединенное с соленоидальным клапаном. При закрытии отверстия утечки гидравлическое усилие, прикладываемое к плунжеру управления клапаном, превышает усилие от давления на конусный торец иглы распылителя. В результате игла распылителя опускается вниз и герметично перекрывает подачу топлива под высоким давлением в камеру сгорания.

При открытии соленоидального клапана форсунки открывается отверстие утечки, что приводит к снижению давления в отсеке управления клапаном, в результате чего также уменьшается гидравлическое давление на плунжер. Как только гидравлическое усилие становится ниже усилия от давления на конусный торец иглы распылителя, игла распылителя открывается и топливо впрыскивается в камеру сгорания. Это непрямое управление иглой распылителя с использованием гидравлической системы увеличения усилия применяется потому, что силы, которые требуются для быстрого открытия иглы, не могут быть генерированы непосредственно соленоидальным клапаном. Так называемое количество топлива для управления, необходимое для открытия иглы распылителя, подается в дополнение к количеству топлива, которое необходимо фактически ввести в цилиндр, и оно через отверстие утечки, соединенное с соленоидальным клапаном, подается в возвратный топливопровод.

В дополнение к количеству топлива для управления также происходит потеря топлива в направляющих толкателя клапана и игле распылителя.

Действие форсунки при работе двигателя и создании давления топливным насосом высокого давления подразделяется на следующие четыре этапа:
